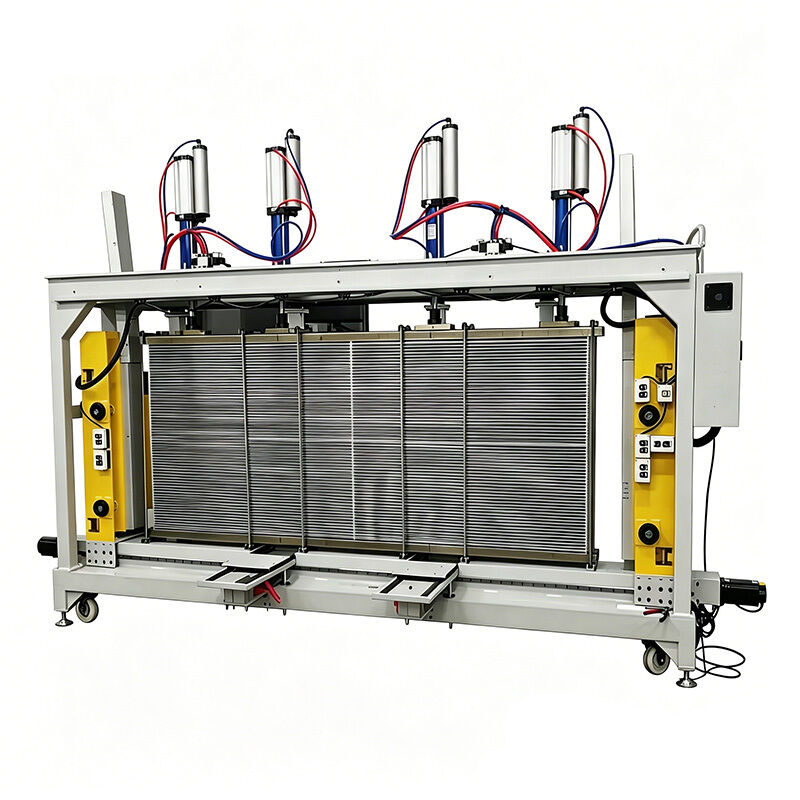

Máquina de montagem de núcleo de trocador de calor de placas e barras

Os fabricantes de trocadores de calor de placas e barras geralmente enfrentam um desafio comum: produzir núcleos de vários tamanhos, mantendo a precisão da montagem e minimizando o tempo de configuração.

A máquina de montagem de núcleo de trocador de calor de placas e barras SUNHOPE foi desenvolvida para atender a esse requisito. Projetada para produção de intercooler, resfriador de óleo, resfriador de ar de admissão e trocadores de calor industriais, a máquina permite que os operadores ajustem rapidamente as dimensões do núcleo por meio de um sistema de posicionamento servo-controlado, em vez de depender de modificações manuais demoradas nos acessórios.

Para empresas que produzem vários modelos de trocadores de calor em lotes de produção pequenos e médios, as trocas rápidas podem melhorar significativamente a eficiência da oficina e reduzir o tempo de inatividade entre as execuções de produção.

Com um tamanho máximo de montagem de 2.000 mm de comprimento, 350 mm de largura e 150 mm de altura, a máquina cobre a maioria das aplicações de trocadores de calor de placas e barras usadas atualmente nas indústrias de refrigeração automotiva e industrial.

Ao contrário dos equipamentos de montagem tradicionais que requerem ajustes mecânicos frequentes, esta máquina utiliza vários servomotores para posicionar os acessórios de montagem de acordo com as dimensões do núcleo selecionadas.

Uma vez definido o tamanho de trabalho, os servomotores param de se mover e permanecem em posição durante a montagem. Este design ajuda a reduzir o consumo de energia enquanto mantém a precisão da produção estável.

Para fabricantes que lidam com pedidos personalizados ou múltiplas especificações de produtos, a capacidade de alternar entre tamanhos de núcleo em minutos pode proporcionar uma vantagem operacional significativa.

A máquina é adequada para:

• Trocadores de calor de placas e barras
• Núcleos do intercooler
• Núcleos do resfriador de óleo
• Refrigeradores de ar de carga
• Módulos de refrigeração industrial
• Trocadores de calor de gerenciamento térmico EV

A máquina foi desenvolvida tendo em mente os requisitos da área de produção.

Os operadores podem ajustar facilmente as dimensões do produto através do sistema de controle sem modificações mecânicas complicadas. Botões de controle manual permitem operação rápida durante a configuração e produção.

A compressão é fornecida por um cilindro auxiliar gás-líquido da Zhejiang Yili. No modelo 1300 são utilizados dois cilindros independentes e podem ser ajustados de acordo com diferentes requisitos de montagem.

A mesa deslizante pode se estender aproximadamente 260 mm além da estrutura da máquina após a instalação, proporcionando espaço operacional adicional ao carregar ou posicionar componentes principais.

• Sistema de acionamento de luminária: motor de passo Nacron
• Sistema de controle: controlador Mitsubishi (Japão)
• Sistema de compressão: Cilindro de reforço de gás-líquido Zhejiang Yili
• Velocidade de movimento ajustável: 0–30 m/min
• Faixa de ajuste de comprimento: 300–1500 mm
• Faixa de ajuste de largura: 30–300 mm
• Distância de extensão da mesa deslizante: aproximadamente 260 mm
• Interface de operação manual

Este equipamento é amplamente utilizado na produção de:

• Intercoolers automotivos
• Refrigeradores de óleo de alumínio
• Refrigeradores de ar de carga
• Trocadores de calor industriais
• Sistemas de refrigeração para máquinas de construção
• Sistemas de refrigeração de equipamentos agrícolas
• Componentes de refrigeração EV
• Conjuntos personalizados de trocadores de calor de placas e barras

À medida que os sistemas de refrigeração continuam a se tornar mais especializados, os fabricantes exigem cada vez mais equipamentos de montagem flexíveis, capazes de lidar com uma ampla gama de dimensões principais. Esta máquina foi projetada especificamente para esse propósito.

A SUNHOPE está envolvida na fabricação de radiadores, condensadores e trocadores de calor há mais de 15 anos.

Ao contrário das empresas que vendem apenas equipamentos, entendemos os desafios que surgem durante a produção diária porque trabalhamos em estreita colaboração com os processos de fabricação e operação dos equipamentos.

Auxiliamos os clientes no estabelecimento de instalações de produção de radiadores e trocadores de calor, fornecendo recomendações práticas sobre layout de fábrica, seleção de equipamentos e planejamento de produção.

Além de máquinas de montagem de núcleo, a SUNHOPE pode fornecer equipamentos completos para linhas de produção e soluções de fabricação CKD para produção de radiadores e trocadores de calor.

Fornecemos uma ampla variedade de componentes para radiadores, condensadores e trocadores de calor, ajudando os clientes a simplificar a compra e manter cadeias de fornecimento estáveis.

Nossa equipe fornece orientação de instalação, suporte à produção e assistência na solução de problemas para ajudar os clientes a obter uma operação estável e eficiente.

Quanto tempo leva para mudar as dimensões principais?

Para a maioria das aplicações, os operadores podem concluir os ajustes dimensionais em poucos minutos usando o sistema de posicionamento servocontrolado, tornando a máquina adequada para ambientes de produção de vários modelos.

A máquina é adequada para produção de trocadores de calor personalizados?

Sim. A máquina foi projetada para acomodar uma ampla variedade de tamanhos de produtos e é comumente usada por fabricantes que produzem intercoolers personalizados e trocadores de calor de placas e barras.

Quais indústrias normalmente usam esse equipamento?

A máquina é amplamente utilizada por fabricantes que atendem aos setores automotivo, de veículos comerciais, equipamentos de construção, máquinas agrícolas, refrigeração industrial e energia.

A máquina pode ser personalizada para produtos maiores ou especiais?

Sim. A SUNHOPE pode fornecer soluções personalizadas com base em requisitos de produção específicos e dimensões do produto.

A SUNHOPE fornece instalação e suporte técnico?

Sim. Oferecemos orientação de instalação, consultoria técnica e suporte pós-venda para ajudar os clientes a integrar com sucesso o equipamento em suas operações de produção.

A SUNHOPE pode fornecer uma linha completa de produção de trocadores de calor?

Sim. Além de máquinas individuais, fornecemos soluções completas, incluindo equipamentos, componentes, suporte técnico e serviços de planejamento de produção.
