Máquina de Montagem do Núcleo do Condensador Automóvel
Introdução ao produto

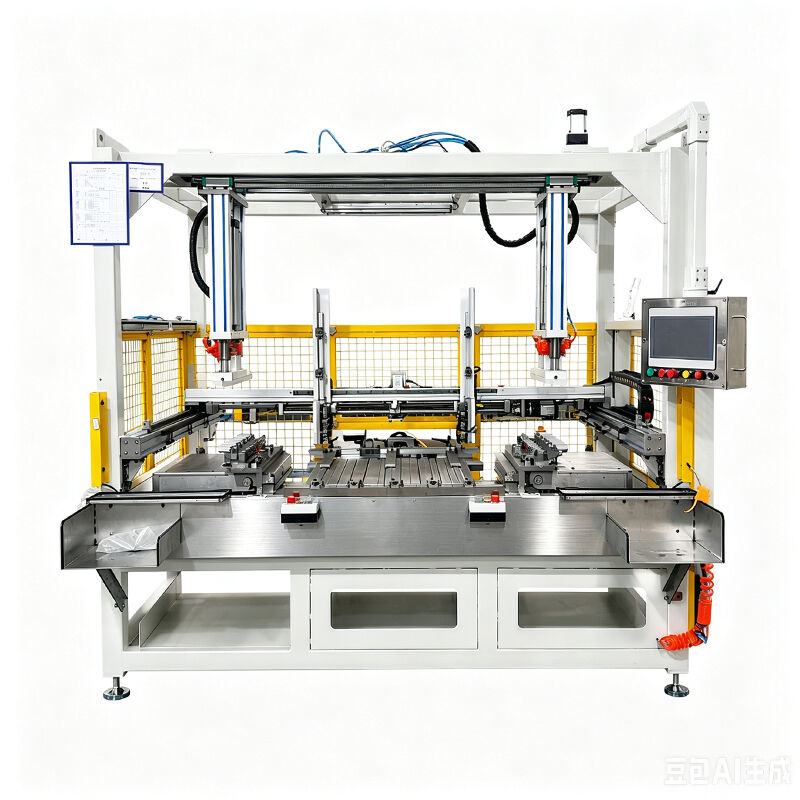

Máquina de montagem automática de núcleos de condensadores para produção de trocadores de calor automotivos
OMáquina de montagem de núcleos de condensadores para automóveisÉ uma solução de engenharia de precisão desenvolvida para fabricantes de condensadores automotivos e trocadores de calor de alumínio.Tubos, barbatanas, placas laterais e placas de cabeçalhoEm um núcleo de condensação completo, garantindo um posicionamento estável, qualidade consistente e desempenho fiável antes do processo de brasagem.
Equipado com umSistema automático de arranjo de tubos com comando por servo, esta máquina melhora a precisão de montagem, reduzindo a dependência de operações manuais.Reduzir os erros de montagem, e melhorar a eficiência global da produção.
O equipamento é adequado para a produção de condensadores automotivos, fabricação de radiadores e outras aplicações de trocadores de calor de alumínio.Pode atender a diferentes tamanhos de núcleo, especificações de tubos e requisitos de produção, proporcionando uma solução flexível para os fabricantes que atualizam as suas capacidades de produção.
Por que atualizar para montagem automática do núcleo do condensador?
Os processos tradicionais de montagem manual do núcleo do condensador geralmente enfrentam desafios como posicionamento inconsistente do tubo, qualidade instável da montagem e altos requisitos de mão-de-obra.Estes factores podem afectar a eficiência da produção e aumentar a pressão do controlo da qualidade.
O SUNHOPE'sMáquina de montagem automática do núcleo do condensadorajuda os fabricantes a superar estes desafios através de um controlo preciso e de processos de montagem otimizados.
Melhoria da precisão da montagem
O sistema de arranjo de tubos controlado por servo garante um posicionamento preciso do tubo e um espaçamento consistente, ajudando a manter a qualidade do núcleo estável durante a produção.
Redução da dependência do trabalho
Ao automatizar as operações críticas de arranjo de tubos, a máquina reduz o trabalho manual repetitivo e melhora a padronização da produção.
Maior consistência da produção
O controlo mecânico preciso garante um desempenho de montagem fiável, tornando-o adequado para ambientes de produção contínua.
Adaptação flexível da produção
A máquina suporta dimensões de núcleo personalizadas, espaçamento do tubo, espessura do tubo e especificações de barbatanas para atender a diferentes projetos de condensador.
Principais características e vantagens
Sistema automático de arranjo de tubos
A máquina está equipada com um sistema de arranjo de tubos a servo que posiciona automaticamente os tubos de acordo com os requisitos pré-estabelecidos, o que melhora a precisão de colocação dos tubos,reduz os erros de posicionamento manual, e garante uma qualidade de montagem consistente.
Montura do núcleo do condensador de alta precisão
Ao integrar funções de entrega de tubos, arranjo automático de tubos e instalação de placas de cabeçalho, o equipamento fornece desempenho de montagem estável e confiável para a fabricação de condensadores automotivos.
Configuração flexível para diferentes projetos de trocadores de calor
A máquina suporta várias estruturas de trocador de calor de alumínio através de parâmetros ajustáveis, permitindo que os fabricantes adaptem o equipamento para diferentes modelos de condensador e requisitos de produção.
Controle por servo para operação estável
O sistema de acionamento por servo fornece controle de movimento preciso, operação suave e ajuste rápido durante as mudanças de produção, ajudando a reduzir o tempo de inatividade e melhorar a eficiência de fabricação.
Processo de produção
Visão pormenorizada do mecanismo de arranjo do servo-tubo e da estrutura de montagem do núcleo
OMáquina de montagem automática do núcleo do condensadorConclui o processo de preparação do núcleo através das seguintes etapas:
1. Carregamento de tubos
Os tubos são colocados manualmente no depósito vertical do tubo para alimentação contínua.
2. Arranjo automático de tubos
O sistema servo-controlado organiza automaticamente os tubos de acordo com a estrutura do núcleo do condensador pré-definida, garantindo um posicionamento preciso.
3. Instalação da placa de cabeçalho
As placas de cabeçalho são instaladas automaticamente ou manualmente, de acordo com diferentes requisitos de produção.
4. Colocação das barbatanas
As barbatanas são posicionadas manualmente para completar o processo de empilhamento do núcleo.
5Preparação do núcleo para brasagem
Após a montagem, o núcleo do condensador concluído está pronto para processos subsequentes, como brasagem a vácuo, crimping e testes de vazamento.
Aplicações
A máquina de montagem do núcleo do condensador automotivo é adequada para a fabricação de:
- Núcleos de condensadores para automóveis
- Núcleos de trocadores de calor de alumínio
- Núcleos de radiadores
- Núcleos de arrefecedores de ar de carga
- Componentes de trocadores de calor HVAC
É amplamente utilizado por fabricantes que produzem trocadores de calor de alumínio soldado para veículos de passageiros, veículos comerciais e sistemas de refrigeração industrial.
Parâmetros técnicos
| Parâmetro |
Especificações |
| Função do equipamento |
Disposição automática dos tubos |
| Altura do núcleo |
300 ‰ 900 mm |
| Largura do núcleo |
300 ∼ 600 mm |
| Distância do centro do tubo e da barbatana |
8+2=10mm (customizável) |
| Espessura do tubo |
2 mm (customizável) |
| Altura das barbatanas |
8 mm (customizável) |
| Capa de tubo |
1 camada |
| Modo de Acionamento |
Servo |
| Sistema de distribuição de tubos |
Repositório de tubos vertical, colocação manual dos tubos |
| Disponibilização de tubos |
Disposição automática dos tubos |
| Instalação da placa de cabeçalho |
Instalação automática / manual da placa de cabeçalho |
| Localização das barbatanas |
Colocação manual das barbatanas |
| Fornecimento de energia |
Aproximadamente 6 kW. |
| Pressão do ar |
0.5·0.8MPA |
| Dimensão da máquina |
Aproximadamente 2700 × 1900 × 2250 mm |
| Peso da máquina |
Aproximadamente 2,2 T |
| Tempo de mudança |
≤ 10 minutos (mudança parcial) |
| Eficiência da produção |
Aproximadamente 80±30 sec/PC (valor de referência, dependendo das condições de funcionamento) |
Por que escolher o SUNHOPE?
Com mais.15 anos de experiência em soluções de fabricação de radiadores e trocadores de calor,SUNHOPEfornece equipamentos completos, suporte de produção e serviços técnicos para clientes globais.
A nossa especialização abrange:
- Fabricação de radiadores para automóveis
- Soluções de produção de condensadores
- Acessórios de aquecimento de alumínio
- Integração completa da linha de produção
A nossa gama de produtos inclui:
- Máquinas de montagem de núcleos de radiadores
- Máquinas de montagem de núcleos de condensadores
- Máquinas para formar barbatanas
- Fornos de brasagem de alumínio
- Equipamento de ensaio de fugas
- Componentes de radiadores e condensadores
Para além do fornecimento de equipamento, a SUNHOPE forneceOrientação de instalação, formação do operador e apoio técnicoPara ajudar os clientes a estabelecer linhas de produção de trocadores de calor eficientes e fiáveis.
Quer esteja a construir uma nova fábrica, a expandir a capacidade de produção ou a modernizar uma linha de produção existente, a SUNHOPE pode fornecer umaSolução completa de fabricação de radiadores e condensadores adaptada às suas necessidades.
Perguntas frequentes
1Para que é utilizada uma máquina de montagem de núcleo de condensador automotivo?
A máquina é usada para montar núcleos de condensador automotivo, organizando com precisão os tubos e combinando barbatanas, placas laterais e placas de cabeçalho antes da brasagem e do processamento final.
Ele ajuda os fabricantes a melhorar a precisão da montagem, reduzir erros manuais e alcançar uma qualidade de produção mais estável.
2O processo de arranjo dos tubos é totalmente automático?
A máquina usa um sistema automático de arranjo de tubos controlado por servo para posicionar com precisão os tubos de acordo com parâmetros pré-estabelecidos.
Isto melhora a consistência do espaçamento dos tubos e garante um desempenho confiável da montagem do núcleo do condensador.
3Que tamanhos de núcleo de condensador pode esta máquina lidar?
O modelo padrão suporta:
- Altura do núcleo: 300-900 mm
- Largura do núcleo: 300×600 mm
O espaçamento do tubo, a espessura do tubo, a altura da barbatana e outras especificações podem ser personalizados de acordo com os requisitos do cliente.
4Esta máquina pode ser personalizada para diferentes modelos de condensadores?
A SUNHOPE fornece soluções personalizadas baseadas em diferentes estruturas de condensadores, requisitos de capacidade de produção e processos de fabricação.
As opções de personalização incluem configuração da máquina, dimensões do núcleo e especificações de montagem.
5A SUNHOPE pode fornecer uma solução completa de fabricação de condensadores automotivos?
Sim, a SUNHOPE fornece soluções completas de fabricação de condensadores automotivos, incluindo máquinas de montagem de núcleos de condensadores, máquinas de formação de barbatanas, fornos de brasagem de alumínio, equipamento de teste de fugas,e componentes relacionados dos trocadores de calor.
Também fornecemos orientação de instalação, treinamento de operadores e suporte técnico para ajudar os clientes a estabelecer linhas de produção eficientes e confiáveis.
Obtenha sua solução de fabricação de condensadores
Procuras uma maneira eficiente de melhorar a tua produção de núcleo de condensador?
ContactoSUNHOPEpara soluções de equipamento personalizadas, consultoria técnica e suporte completo à fabricação de trocadores de calor.
Ajudamos clientes globais a construir linhas de produção de radiadores e condensadores confiáveis, eficientes e escaláveis.
